Q941Y型浮动硬密封电动球阀

产品分类	球阀
口径	DN15 - 200 mm
压力	PN1.6 - 6.3 Mpa
备注	适用于带颗粒性、固物类、浆料等介质及高温高压管线

相关信息

服务承诺订货流程 阀门材料

产品概述
产品性能参数
产品零部件材料
产品外形及结构尺寸

【产品说明】

Q941Y 型 PN16~PN63 浮动硬密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用硬密封、阀座密封面材料为硬质合金，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃，阀体材料为碳素钢或不锈钢。因采用硬密封（金属密封），此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。

【工作原理】

Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。

Q941Y 型 PN16~PN63 法兰连接浮动硬密封电动球阀性能参数：

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Q941Y-16C	16	1.6	-28~425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28~500	硝酸等腐蚀性介质
Q941Y-25P	25	2.5
Q941Y-40P	40	4
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4
Q941Y-63R	63	6.3

Q941Y 型 PN16~PN63 法兰连接浮动硬密封电动球阀零部件材料：

型号	材料
	阀体	球体、阀杆	密封圈	填料、垫圈
Q941Y-16C	WCB	2Cr13	特种硬化材料	柔性石墨环、柔性石墨缠绕垫
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8 (304)	0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R

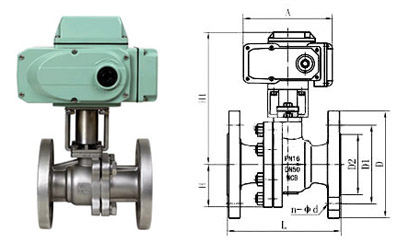

Q941Y型(PN16)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)：

DN	L	D	D₁	D₂	b	z×ød
15	130	95	65	45	14	4×ø14
20	140	105	75	55	14	4×ø14
25	150	115	85	65	14	4×ø14
32	165	135	100	78	16	4×ø18
40	180	145	110	85	16	4×ø18
50	200	160	125	100	16	4×ø18
65	220	180	145	120	18	4×ø18
80	250	195	160	135	20	8×ø18
100	280	215	180	155	20	8×ø18
125	320	245	210	185	22	8×ø18
150	360	280	240	210	24	8×ø23
200	400	335	295	265	26	12×ø23

Q941Y型(PN25)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)：

DN	L	D	D₁	D₂	b	z×ød
15	130	95	65	45	16	4×ø14
20	140	105	75	55	16	4×ø14
25	150	115	85	65	16	4×ø14
32	165	135	100	78	18	4×ø18
40	180	145	110	85	18	4×ø18
50	200	160	125	100	20	4×ø18
65	220	180	145	120	22	8×ø18
80	250	195	160	135	22	8×ø18
100	280	230	190	160	24	8×ø23
125	320	270	220	188	28	8×ø25
150	360	300	250	218	30	8×ø25
200	400	360	310	278	34	12×ø25

Q941Y型(PN40)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)：

DN	L	D	D₁	D₂	b	z×ød
15	130	95	65	45	16	4×ø14
20	140	105	75	55	16	4×ø14
25	150	115	85	65	16	4×ø14
32	180	135	100	78	18	4×ø18
40	200	145	110	85	18	4×ø18
50	220	160	125	100	20	4×ø18
65	250	180	145	120	22	8×ø18
80	280	195	160	135	22	8×ø18
100	320	230	190	160	24	8×ø23
125	400	270	220	188	28	8×ø25
150	400	300	250	218	30	8×ø25
200	502	375	320	282	38	12×ø30

Q941Y型(PN63)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)：

DN	L	D	D₁	D₂	b	z×ød
15	140	105	75	55	18	4×ø14
20	152	125	90	68	20	4×ø18
25	180	135	100	78	22	4×ø18
32	200	150	110	82	24	4×ø23
40	220	165	125	95	24	4×ø23
50	250	175	135	105	26	4×ø23
65	280	200	160	130	28	8×ø23
80	320	210	170	140	30	8×ø23
100	360	250	200	168	32	8×ø25
125	381	295	240	202	36	8×ø34
150	403	340	280	240	38	12×ø34


文中数据、图片对产品内容及性能参数、结构尺寸参数描述均只适用于参考，价格及详情，请联系我们，电话：0577-66999655
