700X型多功能水泵控制阀

产品分类	水利控制阀
口径	DN80 - 450 mm
压力	PN10 - 25
备注	适用于保护水泵，防止水锤、水击声以及水泵倒转

相关信息

服务承诺订货流程 阀门材料

产品概述
产品性能参数
产品零部件材料
产品外形及结构尺寸

【产品说明】

700X 型 PN10~PN25 水泵控制阀安装于水泵出水口处，在水泵停止运转前，先行关闭主要阀到90%左右，当水泵停止运转时，再次关闭剩余的10%，可有效地保护水泵，防止水锤、水击声以及水泵倒转。

【结构特点】

1、水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声。

2、防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。

3、使用寿命长，安装、维修方便。

【执行标准】

结构长度标准：GB/T12221-2005

连接法兰标准：GB/T9113

压力温度等级：GB/T12224-2005

试验检验标准：GB/T13927-2008

700X多功能水泵控制阀性能参数：

型号	H741X-10	H741X-16	H741X-25
工作压力（MPa）	1	1.6	2.5
适用温度（℃）	0～80
适用介质	水

700X多功能水泵控制阀零部件材料：

材料	阀体、阀盖	铸铁
	阀杆	铬不锈钢
	阀座、阀盘	青铜
	膜片	丁晴橡胶

700X多功能水泵控制阀外形及结构尺寸：

DN	80	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	395	405	430	510	560	585	675	730	760	840	910	910

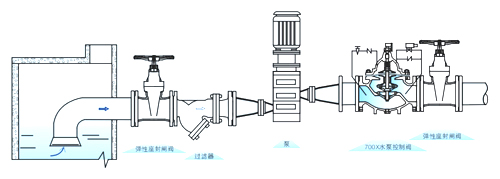

700X多功能水泵控制阀安装示意图：
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

文中数据、图片对产品内容及性能参数、结构尺寸参数描述均只适用于参考，价格及详情，请联系我们，电话：0577-66999655
